Introduksjon

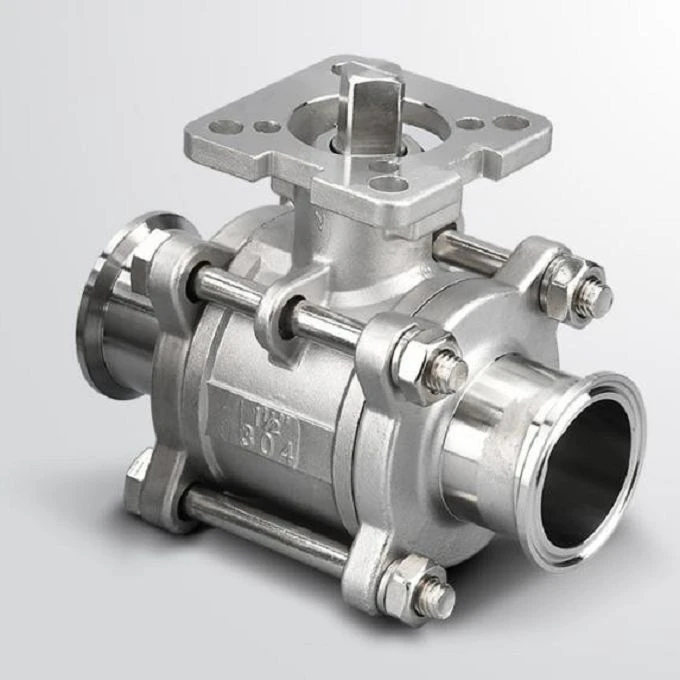

Den 3-delte kuleventilen er en kuleventilstruktur som består av segmenterte ventilhusseksjoner med en sentralt plassert kule, brukt til applikasjoner som krever avtakbare ventiler for å kutte av og vedlikeholde medier i industrielle rørledninger.

Spesifikasjon

Punkt	Spesifikasjon / Beskrivelse
Modell	P30C eller OEM
Konstruksjon	3 stk skrudd / delt kropp
Størrelse	1/4" – 4" (DN6–DN100)
Vurdering	PN16–40 / 1000 WOG / 1000 psi (også 2000 WOG PN63 for høytrykksmodeller)
Arbeidstemperatur	-196 grader til +400 grader (-4℉ til 500℉)
Designstandard	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Ansikt til Ansikt	ASME B16.1
Stilk design	Anti Blow-Out, Blow-Out Proof
Monteringspute	ISO 5211 (for aktuator)
Tetthetsklasse	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 / ISO 5208
Tilkoblingstyper	GAS / NPT / DBSP / DIN / Socket Weld / Butt Weld
Seter	Mykt eller metallsete
Materialer (deler)	Ball: ASTM A276-304/316; Stamme: ASTM A276-304/316; Deksel: ASTM A351-CF8/CF8M; Karosseri: ASTM A351-CF8/CF8 / ASTM A216-WCB; Trykkskive: RTFE/CTFE; Gland Ring: AISI 304; Andre: Rustfritt stål, PVC, Viton O-ringer

product-952-841

Funksjoner

Null-lekkasjeforsegling

Forseglingen oppfyller API 598 Klasse A og ISO 5208 Klasse A-standarder, med RTFE/CTFE-seter og kuler som oppnår mikron-passform.

Ekstrem temperaturtilpasningsevne

Driftsområde -196 grader til +400 grader, 316 rustfritt stål forblir motstandsdyktig mot sprøhet ved lave temperaturer og opprettholder styrke ved høye temperaturer. Setematerialet kompenserer for termisk ekspansjon og sammentrekning for å opprettholde en tett forsegling.

Anti-stammeløsnelse

Stammen har en anti-utblåsningsstruktur, med en mekanisk begrensende design som fester stammen inne i ventilhuset, og forhindrer at den blir presset ut av middels trykk selv under høye-trykksforhold.

Søknader

Instrumentering og kontrollsystemer

Brukes for åpning og lukking av prosessrørledninger med liten-diameter og for isolering av instrumentprøvetaking.
Kjemiske og finkjemikalier

Brukes for lav-flytavstengning-og vedlikehold av korrosive eller generelle medier i avtakbare applikasjoner.
Utstyr for vannbehandling

Brukes for væskekontroll og lokal isolering av interne rør i utstyr.
Generelt industrirør

Brukes til transport- og kontrollsystemer med liten-diameter for gassformige eller flytende medier.

FAQ

Spørsmål: Hva er forskjellen mellom en tre- og en to- ventil?

A: En tre- ventil gir mulighet for uavhengig demontering av det sentrale ventilhuset uten å påvirke rørene i begge ender; en to-ventil krever fullstendig ventilfjerning for vedlikehold av innvendig struktur.

Spørsmål: Er den egnet for-høytrykksapplikasjoner?

A: Modeller med liten-diameter kan nå 1000–2000 WOG- eller PN40-klassifiseringer, men dette må verifiseres basert på tilkoblingsmetoden (gjenget/sveiset) og middels temperatur.

Spørsmål: Er rørdemontering nødvendig for vedlikehold?

A: Nei, bare fjern den sentrale boltstrukturen for å fjerne kulen og tetningsenheten, og la rørendene være tilkoblet i sine opprinnelige posisjoner.
